國際防護等級認證

　　國際防護等級認證（InternationalProtectionMarking,IEC60529）亦稱作異物防護等級（IngressProtectionRating）或IP代碼（IPCode）。有時候也被叫做“防水等級”“防塵等級”等，定義了機械和電子設備能提供針對固態異物侵入（包括身體部位如手指，灰塵，砂礫等），液態滲入，意外接觸有何等程度的防護能力。

　　這個標準著重給用戶提供更詳盡的產品訊息，而不只是模糊的營銷詞匯，比如“防水”等。不過，該標準并未公開發布。

　　代碼內的數字表示符合下表中的情況。而當不符合任一種情況時，該位數字被字母"X"替代。

　　常見的例子有，一個標稱IP22的插座可以有效防止手指的插入而不會損害，并且也不會在垂直或者近似于垂直的情況下由于滴水而變得危險。對于這類室內插座最低的設計標準就是IP22或者IP2X。標稱IP67的手機可以完全防塵，并可放入最深1m的水里。

　　部分測試是獨立的，數字高的測試并不一定能取代數字低的測試，例如標稱IPX7的手機可以放入最深1m的水里，但未必可以抵擋高壓水柱（IPX6）。

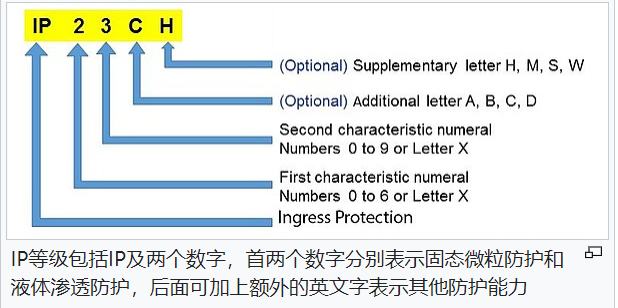

代碼組成

　　IP代碼 固態微粒防護 液體滲透防護 機械撞擊防護 其他防護能力

　　IP 單位數字：0-6 單位數字：0-9 單位數字：0-9 單字母

　　強制 強制 強制 不再使用 可選

固態微粒防護

　　第一位數字用來表示產品外殼用來保護內部組件（比如電子與機械零件）和防御外部物體進入的能力。

　　等級 可防護下列直徑之球體完全進入箱體內 描述

　　0 — 等同于直接暴露，無法保護接觸與外物入侵。

　　1 >50mm 可避免身體上任意大表面接觸，但無法阻擋刻意以身體某部位接觸，例如手掌、手背。

　　2 >12.5mm 可阻擋手指大小或相似大小之物體。

　　3 >2.5mm 能阻止螺絲起子等工具進入。

　　4 >1mm 隔絕多數電線伸入與細小尖端的工具、或螞蟻等爬入。

　　5 防塵 無法完全防塵，但必須有足夠的數量才會影響裝置運作，并且完全防止接觸。

　　6 完全防塵 灰塵無法進入，完全防止接觸。

液體滲透防護

　　第二個數字表示設備外殼抵御液體滲透的能力。

　　等級 防護于 測試目標 細節

　　0 無防護 — —

　　1 滴水 垂直滴水應無負面效果。 測試時間：10分鐘。

　　水量等于每分鐘1mm雨量。

　　2 傾斜15°滴水 傾斜到正常姿態的15°時，在傘狀保護下垂直水滴應無負面效果。 測試時間：10分鐘。

　　水量等于每分鐘3mm雨量。

　　3 噴霧 加壓噴霧在設備外部上方(垂直線60度內)應無滲入等負面效果。 以噴嘴測試

　　測試時間：10分鐘。

　　水量：10L每分鐘

　　水壓：50–150kPa

　　4 潑濺 水從任何角度潑濺到設備上應無負面效果。 以噴嘴測試

　　測試時間：10分鐘。

　　水量：10L每分鐘

　　水壓：50–150kPa

　　5 低壓水柱 從噴嘴（6.3mm）射出的水柱從任意角度噴射到設備外殼上應無負面效果。 測試時間：至少3分鐘。

　　水量：12.5L每分鐘

　　水壓：距離為3m時30kPa

　　6 高壓水柱 從強力噴嘴（12.5mm）射出的加壓水柱從任意角度噴射到設備外殼上應無負面效果。 測試時間：至少3分鐘。

　　水量：100L每分鐘

　　水壓：距離為3m時100kPa

　　7 浸入水中最多1m 設備外殼在明確的條件，包括水壓和時間下，浸入水中（最多浸入1m）時將不會因浸水而導致設備損壞。 測試時間：30分鐘。

　　設備高度低于850mm時，設備外殼最低點需浸沒于水面以下1000mm。

　　設備高度大于850mm時，設備外殼最高點需浸沒于水面以下150mm。

　　8 浸入水中超過1m 設備可在制造商指定的條件下適合于長時間浸入水中。通常這表示該設備是密封的。然而在某些設備上，也可指水可以進入但不會造成負面效果。 測試時間：持續浸入水中至少1小時。

　　深度由制造商指定，市面上標榜防水等級IPX8智能手機測試深度通常為2m。

　　9K 高溫高壓水柱 設備可在制造商指定的條件下承受近距離的高溫高壓水柱沖擊。 測試時間：共2分鐘。

　　IP69K是德國標準DIN40050PART9所定義的高溫高壓水保護措施。將80℃的水從指定形狀的噴嘴以80-100BAR的水壓排放到樣品中。水量為14-16升/分鐘。樣品與噴嘴之間的距離為10-15cm，出水方向在水平方向上為0、30、60、90度。樣品在每個方向上水平放置30秒，在樣品表面旋轉時執行。

額外字母

　　標準中可加入額外字母來標明可人為環境下與有害物品接觸：

　　等級 防止有害物體接觸

　　A 手掌

　　B 手指

　　C 直徑2.5mm工具

　　D 直徑1mm電線

　　還可以加入額外的字母來標示設備的防護信息：

　　字母 含義

　　H 高電壓設備

　　M 設備在水中測試時保持移動

　　S 設備在水中測試時靜止

　　W 天氣條件

機械撞擊防護

　　曾經有另一個數字用來標示設備抵抗機械撞擊的能力。該撞擊以所需的能量（單位：焦耳）來描述。這一項已經被EN62262標準中的IK代碼所取代。

　　棄置代碼 撞擊能量 等同掉落質量與高度

　　0 — —

　　1 0.225J 150g自15cm掉落

　　2 0.375J 250g自15cm掉落

　　3 0.5J 250g自20cm掉落

　　4 1J 500g自20cm掉落

　　5 2J 500g自40cm掉落

　　7 6J 1.5kg自40cm掉落

　　8 12J 5.0kg自25cm掉落

　　9 20J 5.0kg自40cm掉落

　　IK

　　代碼 撞擊能量

　?。ń苟?span style="font-family: 宋體, SimSun; white-space: pre;"> 等同撞擊

　　00 Unprotected Notest

　　01 0.15 200g自7.5cm掉落

　　02 0.2 200g自10cm掉落

　　03 0.35 200g自17.5cm掉落

　　04 0.5 200g自25cm掉落

　　05 0.7 200g自35cm掉落

　　06 1 500g自20cm掉落

　　07 2 500g自40cm掉落

　　08 5 1.7kg自29.5cm掉落

　　09 10 5kg自20cm掉落

　　10 20 5kg自40cm掉落

示例

　　如果一部手機擁有IP67的防護能力。按照上表，在不破壞外殼的情況下，6表示該手機能完全保護內部電路不受灰塵入侵；7表示該手機在浸入不超過1m深的水下時，能給予內部零件不低于30分鐘的防護時間（并不表示完全沒有水進入內部）。

IPX代碼

　　代碼各位中的X字母用來表示應避免該項中的情況。選擇該代碼有各種因素，比如營銷方面的考慮。因此，比如一只IPX7的消費產品表示該設備針對有限的浸水能提供防護能力，但有意不給出該設備針對異物入侵或灰塵方面的防護信息。
