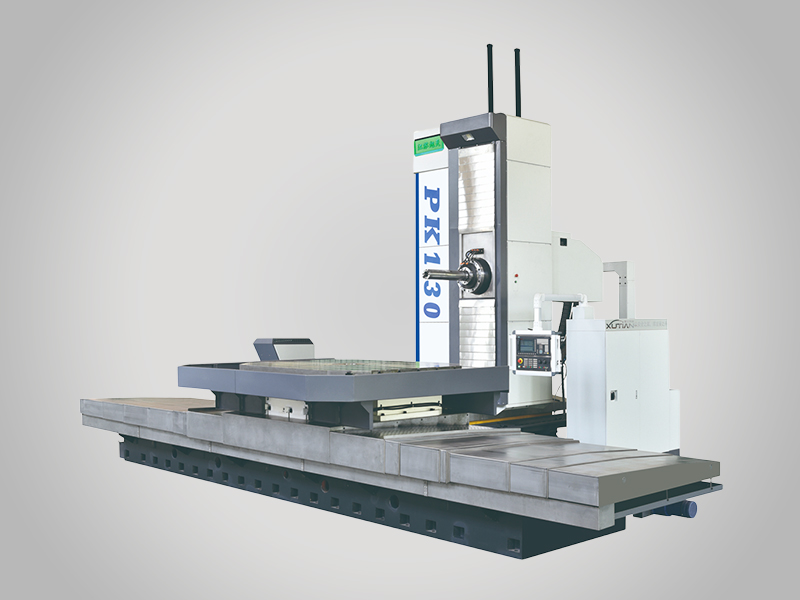

PK 系列

PK系列主要技術參數

PK 系列選擇配置

刀庫（鏈式 40/60T）

全閉環光柵尺

直角銑頭

附件頭

平旋盤

FANUC 系統 / 或其它系統

PK 系列主要技術參數

項目		單位	型號
			PK130-A	PK130-B	PK130-C	PK6916-A	PK6916-B
工作臺	工作臺尺寸（長 × 寬）	mm	1400×1600	1600×1800	1800×2200	2000×2500	2500×3000
	工作臺最大載荷	kg	8000	15000	15000	40000	60000
	T型槽（槽數 - 槽寬 × 節距）	mm	9-22×160	9-28×160	7-28×200	7-28×250	7-28×320
	分割角度	°	0.001	0.001	0.001	0.001	0.001
	基準孔徑	mm	Φ140H7	Φ140H7	Φ150H7	Φ150H7	Φ150H7
坐標範圍	工作臺左右行程（X軸）	mm	2500	3000	3400	3500	4000
	主軸箱上下行程（Y軸）	mm	2000	2000	2000	2000	3000
	立柱前後行程（Z軸）	mm	1500	1500	1500	2000	2000
	鏜桿前後行程（W軸）	mm	700	700	700	800	800
	滑枕前後行程（U軸）	mm	—	—	—	700	700
	主軸直徑	mm	Φ130	Φ130	Φ130	Φ160	Φ160
	主軸孔錐度	/	BT50	BT50	BT50	BT50	BT50
主軸	主軸轉速	rpm	10-2000	10-2000	10-2000	10-1000	10-1000
	主軸最大扭矩	Nm	2590	3063	3063	3868	3868
	最大軸向抗力	N	25000	25000	25000	45000	45000
	主軸馬達功率	kW	22	30	30	37	37
	主軸轉速段數	段	2	2	2	2	2
	傳動方式	/	齒輪傳動	齒輪傳動	齒輪傳動	齒輪傳動	齒輪傳動
進給速率	快速移動速度(X/Y/Z/W)	m/min	10/8/10/6	10/8/10/6	10/8/10/6	10/8/10/6	10/8/10/6
進給速率	切削進給速度(X/Y/Z/W)	m/min	5/4/5/3	5/4/5/3	5/4/5/3	5/4/5/3	5/4/5/3
冷卻	冷泵電機功率	kW	0.75	0.75	0.75	0.75	0.75
精度	定位精度(X/Y/Z/W)	mm	0.018/0.025/0.018/0.025
	重複定位精度(X/Y/Z/W)	mm	0.015/0.02/0.015/0.02
	轉臺定位精度	″	15	15	15	15	15
	轉臺重複精度	″	4	4	4	4	4
系統	CNC系統	/	SIEMENS 828D	SIEMENS 828D	SIEMENS 828D	SIEMENS 828D	SIEMENS 828D
電源	供電電源	KVA	≥ 80	≥ 80	≥ 80	≥ 95	≥ 105
空氣壓力	空氣需求	kg/cm2	≥ 6	≥ 6	≥ 6	≥ 6	≥ 6
空氣壓力	氣源流量	m3/min	≥ 0.5	≥ 0.5	≥ 0.5	≥ 0.5	≥ 0.5
機床尺寸	佔地面積約（長 × 寬 × 高）	mm	6400×5700×4800	6800×6100×5100	7800×6800×5100	—	—
機床尺寸	機床重量(約)	kg	30000	40000	43000	100000	120000

技術參數如有變動，恕不另行通知。
