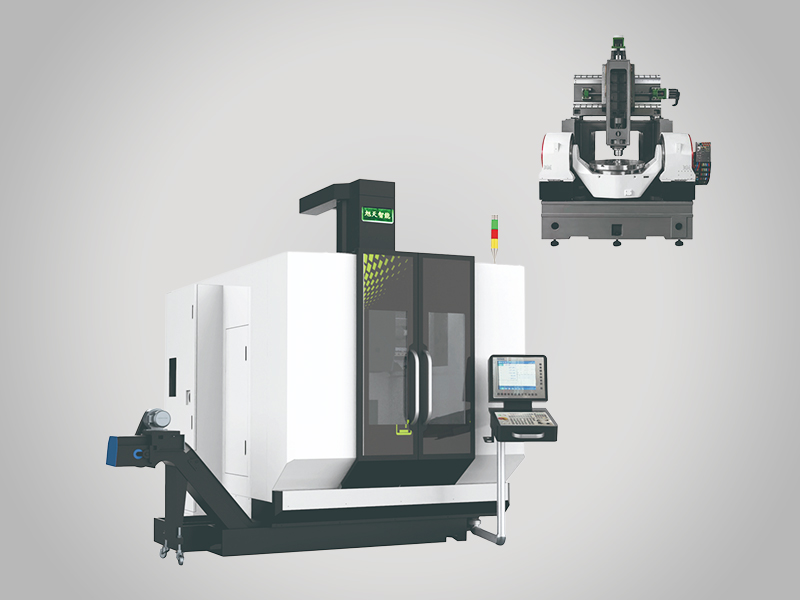

UC 系列

UC系列主要技術參數

UC 系列主要技術參數

項目		單位	型號
			UC320	UC400T	UC650T	UC800T
行程	X軸行程	mm	800	500	650	800
	Y軸行程	mm	360	500	650	800
	Z軸行程	mm	400	450	500	600
	A軸行程回轉角度	°	-110 ~ +110	-120 ~ +120	-120 ~ +120	-120 ~ +120
	C軸行程回轉角度	°	n×360	n×360	n×360	n×360
	主軸端面至轉臺臺面距離（A軸0°）	mm	150~550	100~550	120~620	120~720
旋轉工作臺	工作臺尺寸	mm	Φ400	Φ475	Φ620	Φ850
	工件最大回轉直徑	mm	Φ500	Φ500	Φ700	Φ1100
	工作臺最大載重	kg	120	500	600	1200
	工件最大高度	mm	370	370	420	550
	主軸類型	/	機械	機械	機械	機械
主軸	主軸錐孔規格	/	BT40	BT40	BT40	BT40
	主軸馬達功率	kW	7.5	7.5	11	15
	主軸轉速	r/min	12000	12000	12000	12000
	X/Y/Z 軸扭矩	N.m	22/22/22B	28/28/28B	28/28/28B	28/28/28B
	A/C 軸最大扭矩	N.m	2090/498	2700/1350	2700/1350	7800/3900
進給軸	A/C 軸額定扭矩	N.m	850/242	900/450	900/450	4400/2200
進給軸	A/C 軸最大速度	r/min	100/180	200/200	200/200	60/70
快速移動	X/Y/Z 速度	m/min	36/36/36	32/32/32	30/24/30	30/18/30
快速移動	X/Y/Z 速度	m/min	10/10/10	10/10/10	10/10/10	10/10/10
切削速度	A 軸速度	mm/min	3000	3000	3000	3000
切削速度	C 軸速度	mm/min	3000	3000	3000	3000
定位精度	X/Y/Z 軸	mm	0.008/300	0.008/300	0.008/300	0.008/300
定位精度	A/C 軸	″	15	15	15	15
重複定位精度	X/Y/Z 軸	mm	0.005/300	0.005/300	0.005/300	0.005/300
重複定位精度	A/C 軸	″	4	4	4	4
線軌絲桿	X/Y/Z 軸線軌規格	mm	35/35/35 滾柱	35/35/35 滾柱	45/45/45 滾柱	45/45/45 滾柱
線軌絲桿	X/Y/Z 軸絲桿規格	/	4012/4012/3212	4012/4012/4012	5512/4012/4012	5512/4012/4012
刀庫	刀庫容量	T	4024	4024	4024	4024
刀庫	刀庫形式	/	BT40	BT40	BT40	BT40
整體	佔地面積（長 × 寬 × 高）	mm	3200×2900×3100	3100×1800×3100	3800×2400×3300	4200×3100×3800
整體	機床重量(約)	kg	6500	7500	10500	14000

技術參數如有變動，恕不另行通知。
